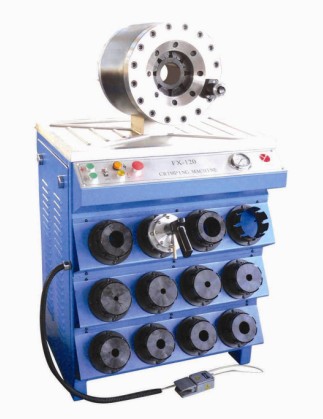

FX-120 Technical Specification
Max hose ID: 2 1/2"6SP
Crimping Force: 540 ton
Die Opening & Closing: +/- 44mm
Opening Without Dies: 150mm
Motor: 4Kw
Voltage: 380V-50Hz-3Phase
Full Crimp Cycle: 10s
Accuracy: ≤0.02mm
Un-even: ≤0.1mm
Weight (w/o oil): 260Kg
Die-sets Supplied: 15 18 21 24 27 33 39 45 51 57 66 73 80*
Dimensions (L×W×H): 760×660×1340 (mm)
FX-120 Die Chart
Die No. Range(mm) Length(mm) Die No. Range(mm) Length(mm)
15 15-18 75 39 39-45 75
18 18-21 75 45 45-51 75
21 21-24 75 51 51-57 95
24 24-27 75 57 57-64 95
27 27-33 75 66 66-73 95
33 33-39 75 73 73-80 105
Quick Change Tool (QCT) 80 (Optional) 80-86 100
