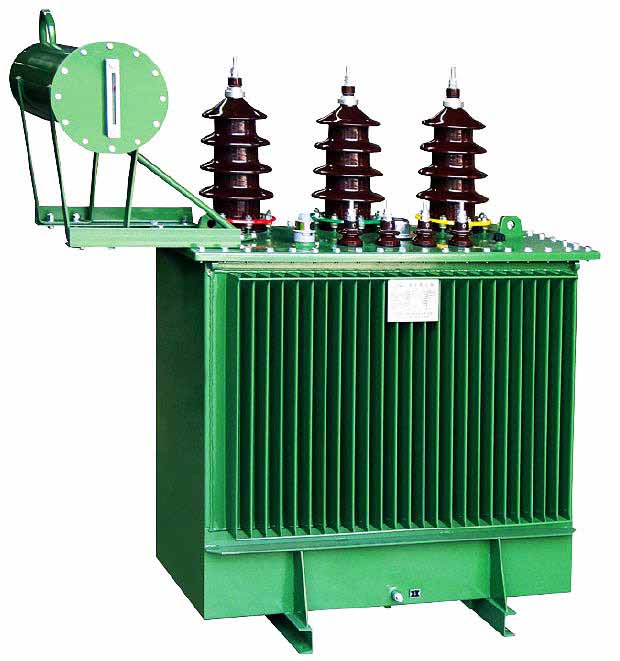

oil-immersed distribution transformer
Model No. S9-1600kVA
Product Name Oil-immersed Distribution Transformer
(Non-Exciting Regulation)
Rated Capacity kVA 1600
Rated High Voltage kV 35 / 38.5
High Volt. Tap Range ±5% / ±2x2.5%
Rated Low Voltage kV 0.4
Phase Number PH Three
Vector Group Yyn0
No-load Loss W 2120
Loading Loss W 17550
No-load Current % 0.8
Short-circuit impedance % 6.5
Oil Weight kg 1220.00
Machine Weight kg 2510.0
Weight kg 4990
Base Gauge (Horizontal*Vertical) mm 1070 * 1070
Overall Dimension mm L2660 * W1520 * H2500
Product Name Oil-immersed Distribution Transformer
(Non-Exciting Regulation)
Rated Capacity kVA 1600
Rated High Voltage kV 35 / 38.5
High Volt. Tap Range ±5% / ±2x2.5%
Rated Low Voltage kV 0.4
Phase Number PH Three
Vector Group Yyn0
No-load Loss W 2120
Loading Loss W 17550
No-load Current % 0.8
Short-circuit impedance % 6.5
Oil Weight kg 1220.00
Machine Weight kg 2510.0
Weight kg 4990
Base Gauge (Horizontal*Vertical) mm 1070 * 1070
Overall Dimension mm L2660 * W1520 * H2500
Certificate
- ISO9001:2000
Main Products
power transformer, oil-immersed transformer, dry-type transformer
